Skema Gambar system Computer

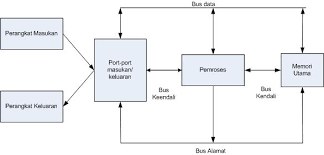

Gambar Skema system blok computer

Komponen – komponen pada system computer adalah  :

Unit pemroses, mengendalikan operasi computer dan melakukan fungsi pemrosesan data yang terdiri dari ALU, CU, Register.

      Pemroses (CPU) merupakan otak dari system komputer, berfungsi mengendalikan operasi komputer didalam pemrosesan data , menghitung opersi logik dan mengirim data dengan membaca instruksi dari memori dan mengeksekusi.

Main memory menyimpan data dan program dan bersifat volatile.

Memory utama yang dibagi menjadi 3 bagian yaitu :

• Register dan buffer (terdapat didalam CPU).
• ROM (Read Only Memory) : BIOS, EPROM.
• RAM (Random Access Memory).
• SRAM (Static RAM).
• Internal Cache Memory.
• Eksternal Cache Memory.
• DRAM (Dynamic RAM).
• FPM (First Page Memory).
• EDO(Extend Data Out).
• SDRM (Syncronous Dynamic).
• DDR (Double Date RAM).
• RAMBUS.

Secondary Memory (Storage Devices)

Memori penunjang, dibagi menjadi 2 bagian :

• Sequential Access: Magnetic Tape.
• Random Access: Disket, Hardisk, Compact Disc, Digital Verstile Disk (DVD).

Perangkat masukan dan keluaran memindahkan data antara komputer dan lingkungan eksternal.

Perangkat ini dibagi menjadi 3 bagian:

• Perangkat Masukan, Perangkat yang berfungsi sebagai masuknya data pada komputer untuk diproses.
• Perangkat Keluaran, Perangkat yang berfungsi sebagai keluar/tampilannya data yang telah diproses oleh komputer.
• Perangkat pengendali, Perangkat yang dikendalikan oleh chip controller yang mengatur masuknya data dan keluarnya data dari komputer ke peripheral.

Interkoneksi antar komponen struktur dan mekanisme yang menghubungkan antara pemroses – main memory – perangkat masukan dan keluaran.

Interkoneksi antara CPU, memori dan perangkat masukan / keluaran dihubungkan oleh BUS, yang dibagi menjadi 3 BUS : Bus alamat (Address bus), Bus data (Data bus), Bus control ( control bus).
